充氮車(氮氣增壓裝置)
1.產品概述
充氮車CDZ-D1型適用于NXQ系列液壓囊式蓄能器、液壓活塞式蓄能器、液壓隔膜式蓄能器(包括進口蓄能器)及其它高壓容器充裝、增壓氮氣的專用增壓裝置。
2.型號說明
CDZ _ ※ _ D1 _ ※L
?、? ② ③ ④
?、?名稱代號：充氮車
?、?壓力等級：25、35Mpa
?、?換向方式：電磁換向式
?、?充氣容積：1.6L、2.5L、4L
3.工作原理
本款型號的充氮車由液壓系統、氣路系統和電路系統等組成，當壓力油液通過電磁換向閥進入增壓缸內，推動活塞運動時，進入到增壓缸內的氮氣開始增壓且經單向閥、充氣工具入蓄能器(或高壓容器內)。并通過限位開關的作用，使活塞作上下反復運動，使氮氣增壓到所需的工作壓力時，即自動停機。

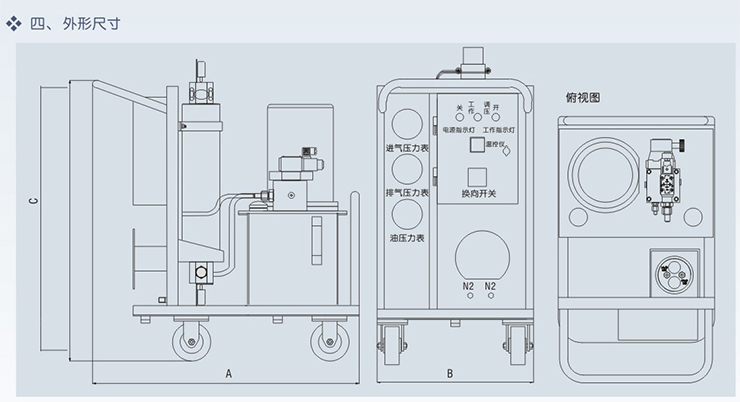

4.外形尺寸

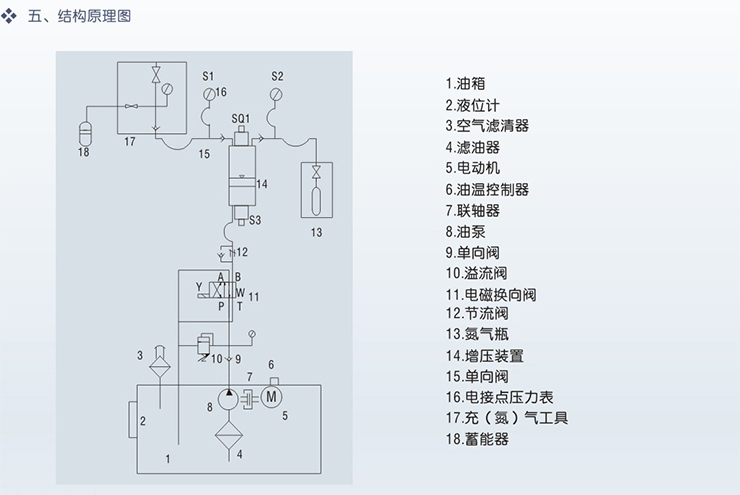

5.結構原理
6.技術參數
型號 | 輸入壓力 | 最高輸入壓力 （Mpa） | 油泵 | 充氣裝置容積 （L） | 電源 | A （mm） | B (mm) | C (mm) | 重量 （Kg） | |
壓力 （Mpa） | 流量 （L） | |||||||||
CDZ-25D1-1.6L | 3～13.5 | 25 | 31.5 | 3.75 | 1.6 | 3相380V 50HZ | 890 | 520 | 950 | 240 |
CDZ-25D1-2.5L | 7.5 | 2.5 | 890 | 520 | 950 | 245 | ||||
CDZ-25D1-4.0L | 15 | 4 | 1200 | 640 | 1200 | 300 | ||||
CDZ-32D1-1.6L | 35 | 50 | 2.68 | 1.6 | 890 | 460 | 950 | 240 | ||
CDZ-32D1-2.5L | 5.37 | 2.5 | 890 | 520 | 950 | 245 | ||||
CDZ-32D1-4.0L | 10.74 | 4 | 1200 | 640 | 1200 | 300 | ||||
7.訂貨說明
?、?訂貨時須寫明產品的型號代號全稱，如：工作壓力為25Mpa，充氣裝置容量為2.5L，電磁換向式的充氮車：CDZ-25D1-2.5L
?、?若對充氮小車還有特殊要求時，請向本企業商洽。
?、?本企業保留設計更改權，對修改不另行通知。
產品知識
氮氣增壓裝置是火箭中一個重要的裝置，其主要作用就是是根據發動機要求的壓力、流量向發動機泵或燃燒室輸送液體推進劑，以滿足泵的凈正抽吸壓頭或燃燒室噴嘴前壓力要求，保證火箭動力裝置系統正常工作。...
