1.型號說明(CE: PED指今)

　　NXQ □-□ / □-□-□

　　① ②③ ④⑤⑥

　　① 囊式蓄能器

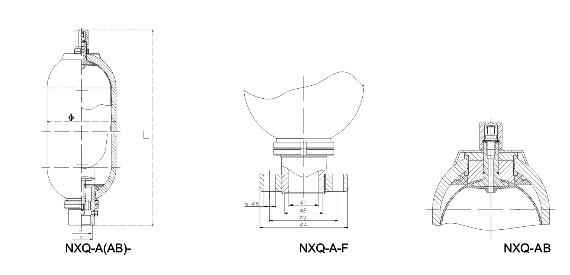

　　② 結構形式： A：小口；AB：大口

　　③ 公稱容積：升 L

　?、?公稱壓力：MPa 10 ~ 31.5MPa

　　⑤ 連接形式：L：螺紋連接；F：法蘭連接

　?、?工作介質：Y：液壓油；R：乳化液

　　2.產品特性

　　① 結構形式：大口，小口結構

　?、?固定方式：緊固環或支承環

　?、?安裝方式：原則上垂直安裝

　　④ 工作介質：石油基液壓油，乳化液

　?、?工作溫度：-20～93℃

　?、?膠囊充入氣體：氮氣

　　3.訂貨說明

　　① 訂貨時須寫明型號代號全稱，如：最高工作壓力為31.5MPa，公稱容積為16L，連接方式為法蘭連接，以液壓油為工作介質的 結構形式為小口的標準型囊式蓄能器為：NXQA-10/31.5-F-Y。

　?、?若對囊式蓄能器有特殊要求時，請同本企業商洽。

　?、?本企業保留設計更改權，對修改不另行通知。
